Software 3DAssist™ – Modelagem 3D para Inspeção Visual Remota

Transforme vídeos de inspeção com videoscópios IPLEX™ em modelos 3D rotacionáveis, com medições precisas e relatórios muito mais convincentes – tudo direto no seu computador.

O que é o 3DAssist™?

O 3DAssist™ é o software de modelagem 3D da Evident desenvolvido para trabalhar com os videoscópios IPLEX™. Ele converte vídeos de inspeção em modelos tridimensionais da área inspecionada (por exemplo, trechos de tubulação, superfícies internas, soldas e áreas com corrosão), permitindo visualizar, medir e documentar defeitos com muito mais clareza.

Diferente de soluções tradicionais que exigem ponteiras estereoscópicas, o 3DAssist™ trabalha com vídeos adquiridos com ponteira convencionais de inspeção, mantendo um campo de visão amplo e simplificando o setup em campo.

Principais benefícios para sua inspeção:

• Relatórios muito mais robustos

Inclua imagens 3D totalmente rotacionáveis nos relatórios e agregue dados quantitativos (altura, profundidade, perfis, etc.), aumentando a confiança na interpretação de defeitos como corrosão, desgaste e deformações.

• Mais eficiência em campo

Grave o vídeo uma única vez com seu IPLEX™ usando ponteira convencionais de inspeção e gere quantos modelos 3D forem necessários depois, no escritório. Isso reduz o tempo de permanência na área inspecionada e minimiza a necessidade de revisitas.

• Melhor colaboração entre equipes

Os modelos e relatórios podem ser facilmente compartilhados em plataformas como Microsoft Teams e outros ambientes corporativos baseados em PC, facilitando a discussão entre inspeção, engenharia, manutenção e integridade.

• Decisões mais seguras

As ferramentas avançadas de análise 3D ajudam a quantificar a severidade dos defeitos e priorizar intervenções com base em dados, não apenas em impressões visuais.

Recursos avançados de análise 3D

O 3DAssist™ incorpora uma série de funções específicas para inspeção de ativos industriais:

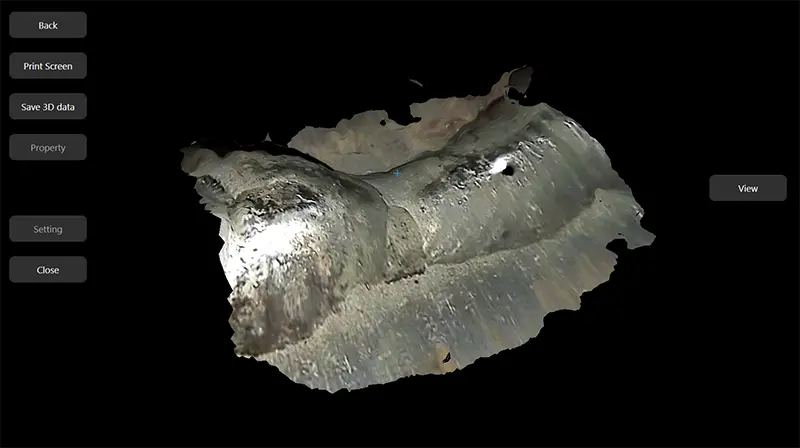

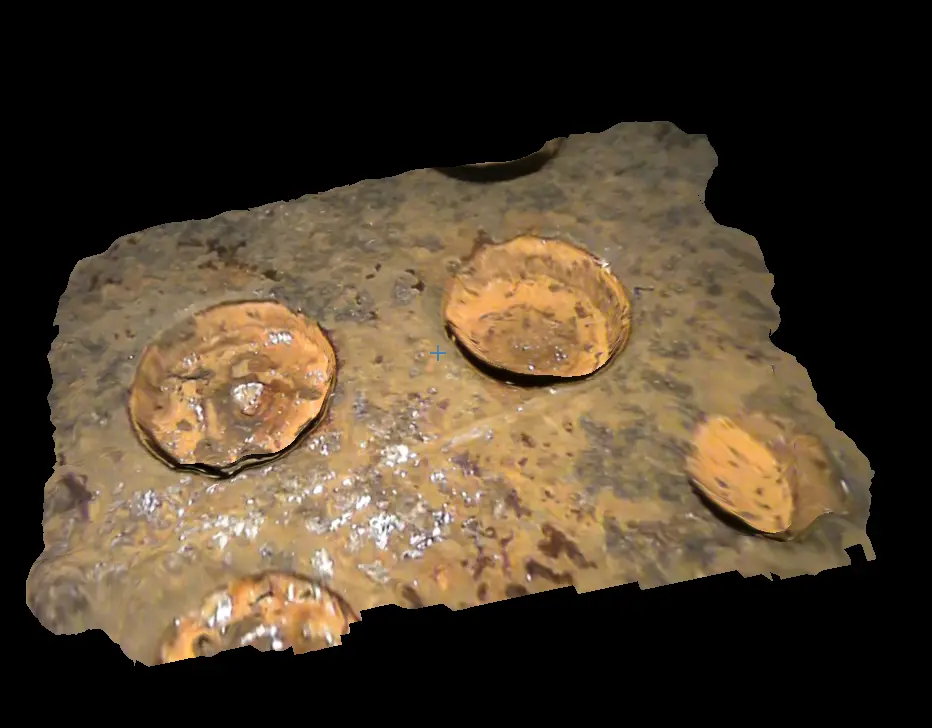

1. Modelos 3D rotacionáveis (360°)

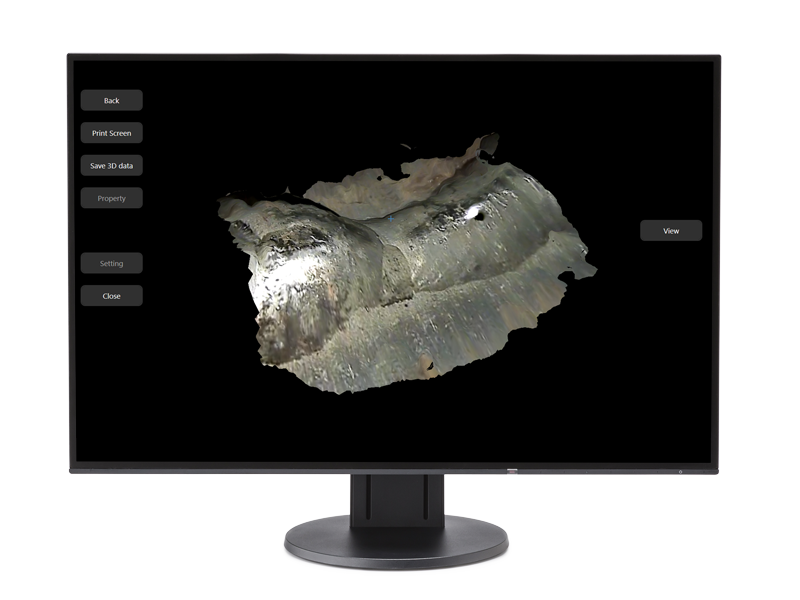

A partir de um trecho de vídeo, o software gera um modelo 3D que pode ser rotacionado livremente, permitindo “examinar” a área como se o componente estivesse na sua frente.

2. Medições escalares 3D

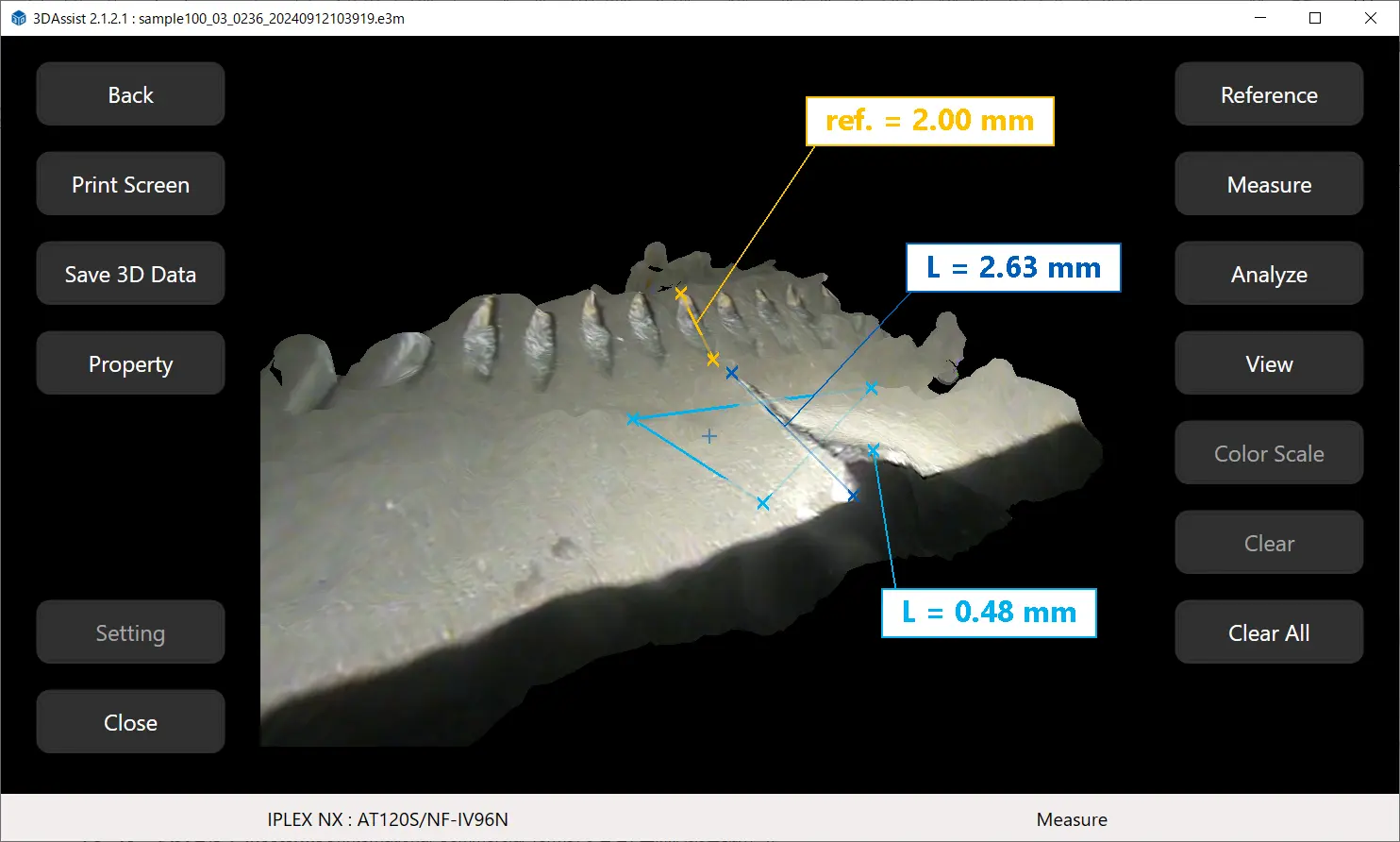

• Distância – mede a distância entre dois pontos definidos no modelo.

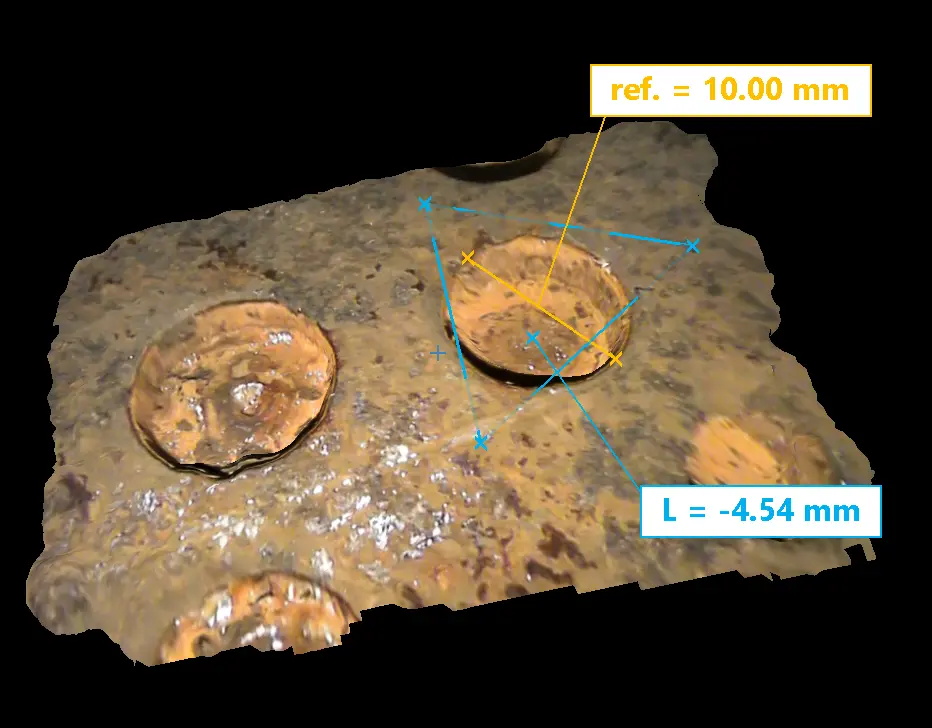

• Profundidade (Depth) – mede a distância de um ponto até um plano de referência definido por três pontos.

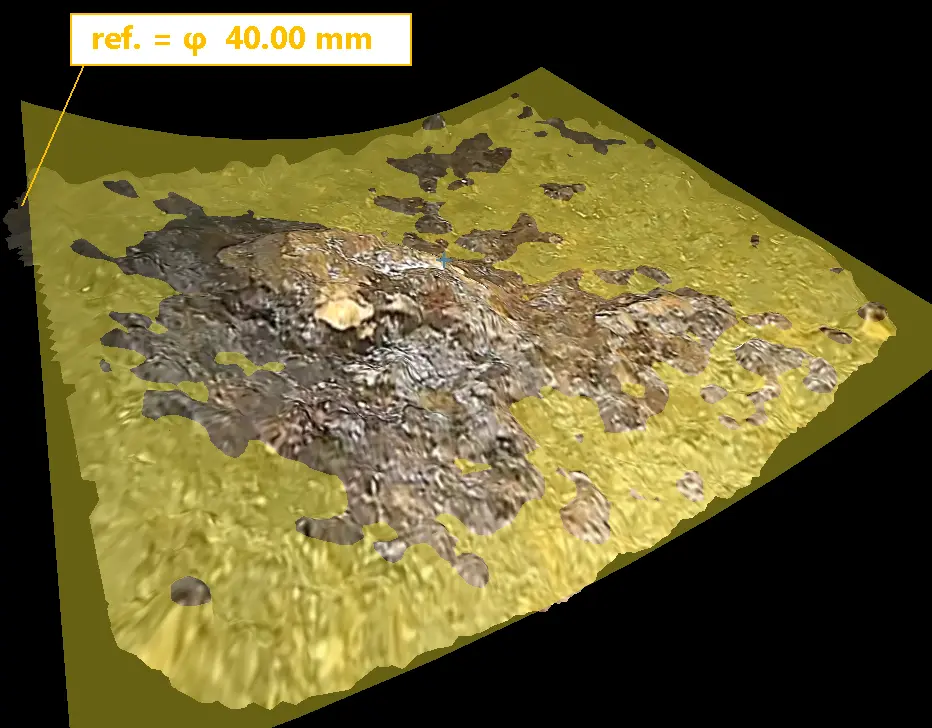

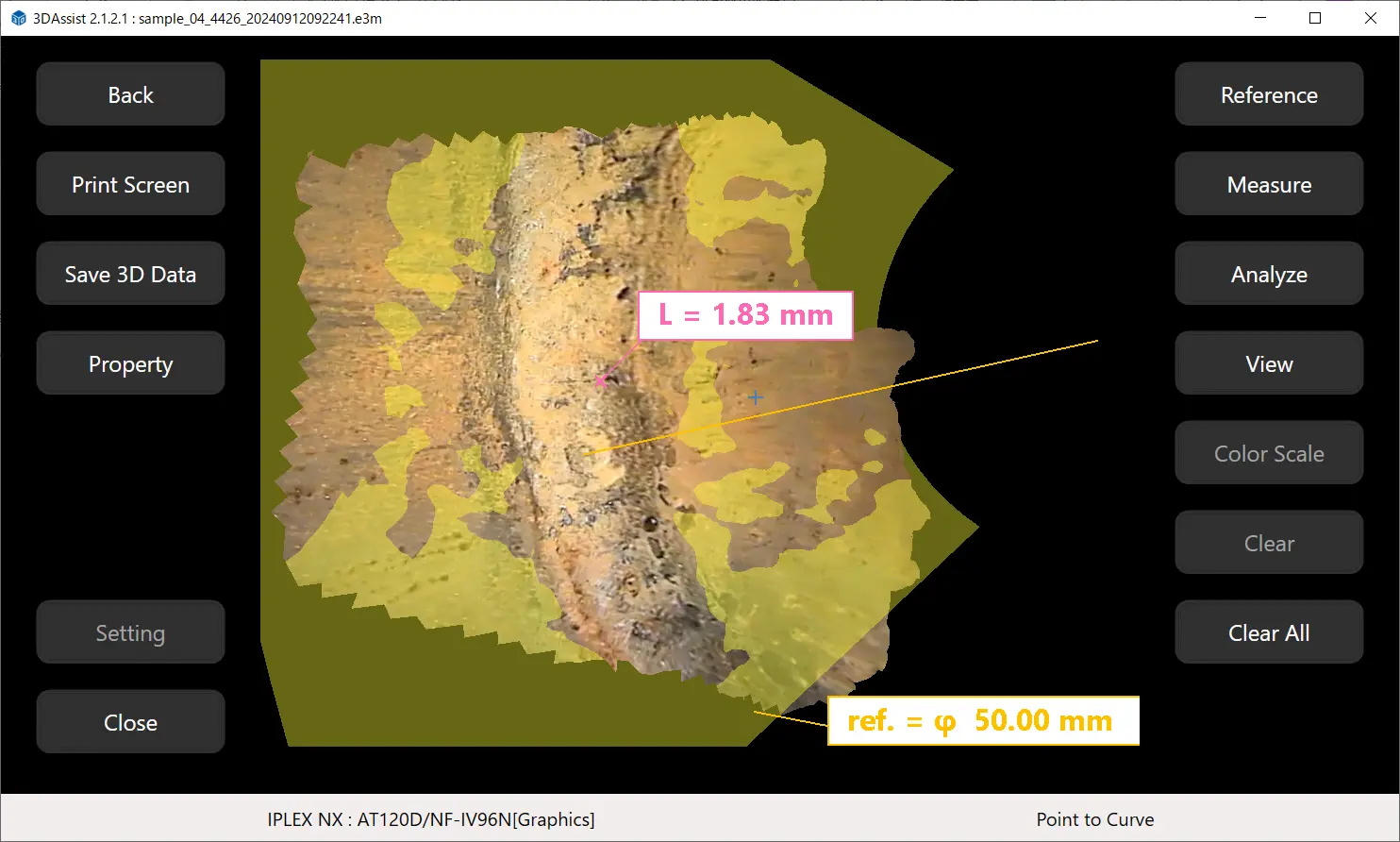

• Point to Curve – novo modo que mede a distância de um ponto até uma superfície curva de referência (como a parede interna de um tubo), ideal para avaliar abaulamentos, amassamentos e afinamento de parede em tubulações.

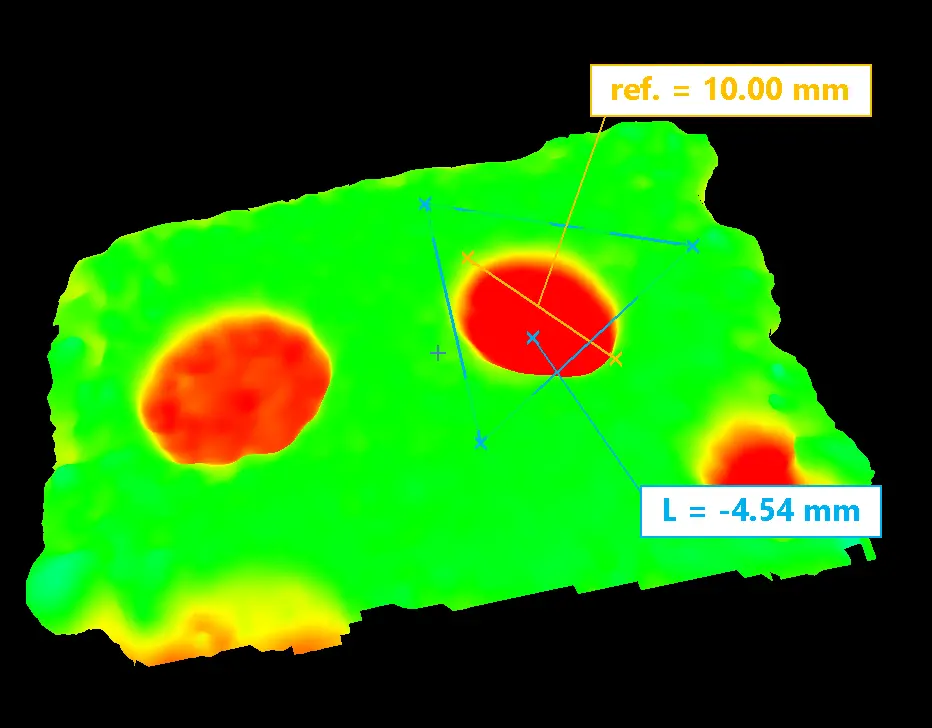

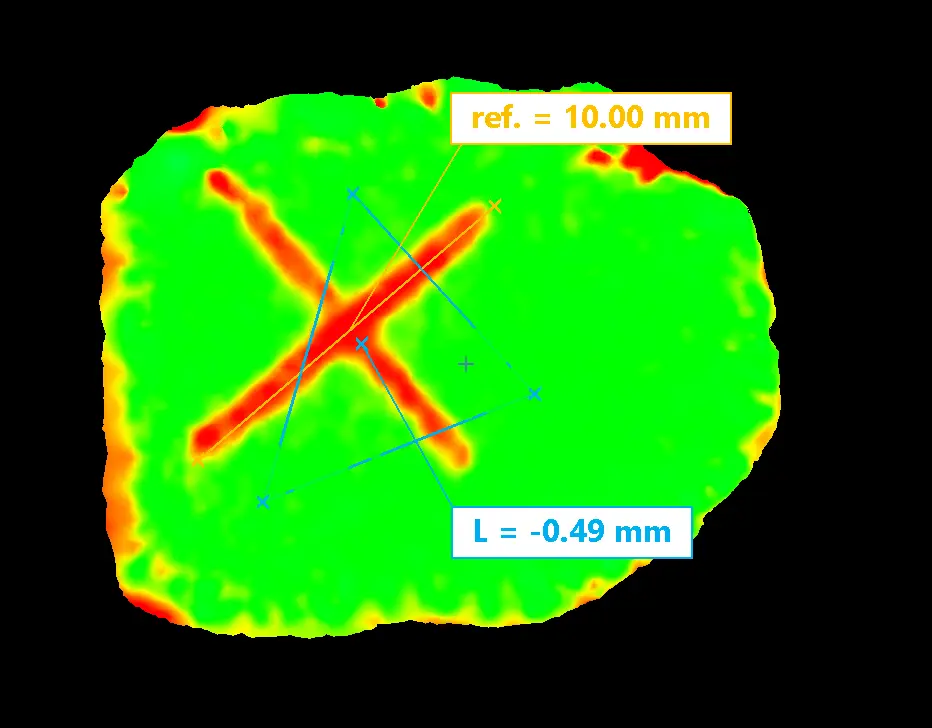

3. Análise de Color Gradient (mapa de cores)

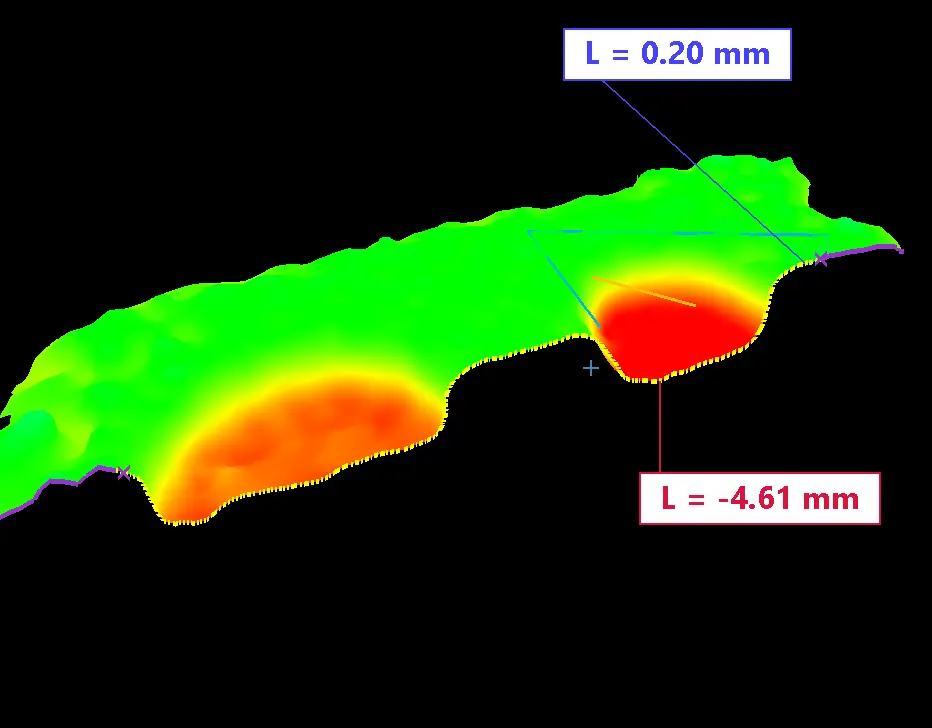

Sobrepõe um gradiente de cores à superfície do modelo de acordo com a altura/profundidade relativa à superfície de referência, destacando imediatamente regiões mais altas ou mais profundas.

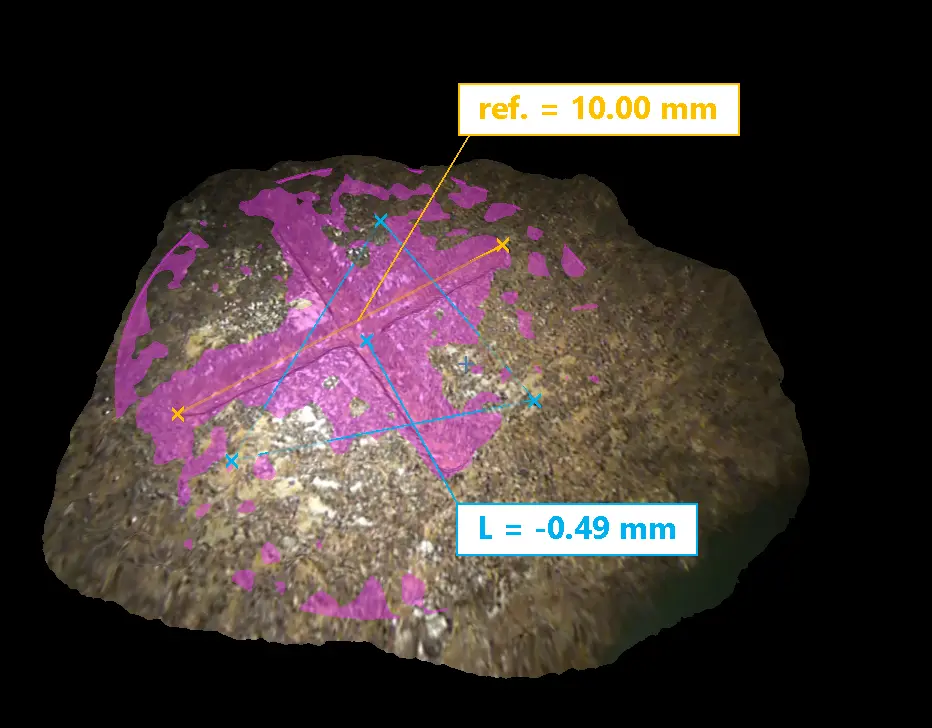

4. Análise de Perfil (Profile Analysis)

Gera cortes em seção transversal do modelo 3D com base em pontos escolhidos pelo usuário, evidenciando rugosidade, descontinuidades e variações de geometria em uma região específica. Alturas máximas e profundidades são calculadas e apresentadas de forma clara.

5. Deepest/Highest Point Analysis

Calcula automaticamente os pontos mais profundo e mais elevado em uma área selecionada, fornecendo uma visão quantitativa da variação de superfície (por exemplo, quanto uma região está “afundada” ou “elevada” em relação à referência).

6. Ferramentas de documentação e compartilhamento

• Salvar modelos, medições e capturas para reaproveitamento futuro;
• Copiar imagens diretamente para relatórios;
• Posicionar modelos e imagens lado a lado para dar contexto à análise;
• Compartilhar arquivos e relatórios via ferramentas corporativas (ex.: Microsoft Teams).

Aplicações típicas

O 3DAssist™ agrega valor em qualquer cenário onde a interpretação visual precisa ser convertida em dados quantitativos:

• Petróleo & Gás / Petroquímica
  Corrosão interna de tubulações, erosão, pits, amassamentos e avaliação de soldas em linhas de processo.
• Geração de energia
  Avaliação de danos em tubos de caldeiras, pás de turbinas, câmaras de combustão e tubulações de vapor.
• Mineração & Siderurgia
  Inspeção de tubulações de polpa, dutos de exaustão, trocadores de calor e componentes de difícil acesso.
• Aeroespacial & Ferroviário
  Avaliação de superfícies internas, sedes, junções, soldas e pontos de desgaste em componentes estruturais ou de rodagem.

Por que adquirir o 3DAssist™ com a Arotec?

Como representante e integradora das soluções Evident no Brasil, a Arotec oferece muito mais do que o software:

Consultoria de aplicação

Apoio na definição da melhor combinação entre videoscópios IPLEX™ e 3DAssist™, considerando suas normas, procedimentos e criticidade dos ativos.

Treinamento e implantação

Treinamentos práticos para equipes de inspeção, engenharia e manutenção, focados em:

• Boas práticas de aquisição de vídeo para uso em 3D;
• Utilização das ferramentas de análise e medição;
• Geração de relatórios com imagens 3D integradas.

Suporte local em português

Suporte técnico e pós-venda no Brasil, alinhado às políticas da Evident, garantindo continuidade operacional e atualizações de software.

Integração com seu ecossistema de NDT

Experiência combinando RVI (IPLEX™, 3DAssist™, ViSOL™) com outras técnicas de END (UT/PA, EC, XRF, etc.) para uma visão mais completa da integridade dos ativos.

Próximos passos

Converse com nosso time técnico e entenda como o 3DAssist™ pode melhorar seus relatórios de inspeção e apoiar suas decisões de integridade de ativos.
